产品先容
ESC10B型产品主要应用于新能源景物储能电站，，， ，，，电网侧调峰调频储能系统和漫衍式微电网储能系统等中大型储能，，， ，，，该产品主要认真电池簇的电压收罗、电流收罗、汇总簇内单体电池电压和温度信息，，， ，，，盘算电池簇 SOC/SOH 等状态、执行平衡战略判断和电池故障诊断功效、凭证电池故障信息实现电池簇的就地保�；；；；；；；ず图痰缙骺刂频裙π�。。。。。模浚浚浚�？榫弑妇凳章薰πШ偷ヌ� SOC/SOH 等状态盘算功效，，， ，，，具备 CAN 通讯接口、RS485 通讯接口及以太网通讯接口、WIFI通讯接口、UART通讯接口。。。。。
优势特点
1、高精度电压、电流、温度和绝缘电阻检测；；；；；；；；
2、CAN通讯、RS485通讯、以太网通讯、WIFI通讯和UART通讯功效；；；；；；；；
3、高边驱动输出、干接点输出及有源输入量检测功效；；；；；；；；
4、CAN通讯，，， ，，，稳固性高；；；；；；；；
5、模浚浚浚�？榛杓�，，， ，，，利便装置、使用及维护，，， ，，，可靠性高
产品参数
| 项目 | 功效 | 指标 | 备注 |
| 系统供电 | 供电电压 | 9~32V（Typ：24V） | |
| 供电电源检测 | 检测规模：9~36V | ||
| 检测精度：≤MAX(0.5V, 3%RD) | |||
| 事情电流 | ≤500mA@24V | ||
| 叫醒 | 支持1路CAN叫醒（电平） | PCS通过发送CAN报文叫醒BMS | |
| 通讯 | CAN通讯 | 2路隔离CAN 1路非隔离CAN | |
| RS485通讯 | 2路隔离485 | 485-2与UART通讯不可同时使用，，， ，，，默认使用UART通讯 | |
| 菊链通讯 | 1路 | 主控同从控通过菊链举行通讯 | |
| WIFI通讯 | 1路 | ||
| 以太网通讯 | 1路 | ||
| UART通讯 | 1路 | 485-2与UART通讯不可同时使用，，， ，，，默认使用UART通讯 | |
| 声控 | 声控叫醒 | 1路 | 叫醒显控屏 |
| 输出 | 高边驱动输出 | 8路（1A@24V） | 继电器驱动3路，，， ，，，预留5路 |
| 干接点输出 | 2路（2A@30VDC） | ||
| 8V输出 | 1路（0.5A@8V） | 从控供电 | |
| 输入 | 有源输入量检测 | 信号输入检测：8路 四路高电平输入检测，，， ，，，支持9~32V 四路低电平输入检测，，， ，，，支持0~2V | 继电器状态检测 |
| 总压收罗 | 模组及外部电压 | 检测路数： 2 路 检测精度：±0.5%FS/(0.5%RD@≥500V)检测规模： 0~1500V | 模组总压及继电器外部电压 |
| 电流收罗 | 霍尔电流 | 支持单、双通道霍尔 检测精度：±1%FS 检测规模： -1000~1000A | |
| 分流器电流 | 检测精度：±0.2%FS/（0.2%RD@≥200A,1A@＜200A） 检测规模：-150mV~150mV | 电流检测规模取决于分流器阻值 | |
| 温度检测 | 分流器温度 | 检测路数： 1路 检测精度：± 1℃（-30~65℃）± 2℃（其他） 检测规模： -40~125℃ | |
| 外部情形温度 | 检测路数： 2路 检测精度：± 2℃（-30~65℃）± 3℃（其他） 检测规模： -40~125℃ | ||
| 绝缘检测 | 系统绝缘检测 | 桥式 检测精度：≤MAX(±20%RD@＞50kΩ,±10kΩ@≤50kΩ) 检测规模： 0~10M | |
| 战略 | 保�；；；；；；；� | 具备过充、过温、过放、过流、（短路）等保�；；；；；；；すπ� | |
| SOX | SOC精度<5% SOH精度<5% SOE精度<5% | ||
| 数据存储 | EEPROM | 64KB | 存储参数、SOX等 |
| FLASH | 1MB | ||
| TFCARD | 32GB | ||
| Bootloader | 程序下载 | 通过 CAN 接口下载程序（基于MODBUS协议），，， ，，，具备回滚功效 | |
| 情形 | 事情温度 | -20℃~65℃ | |
| 存储温度 | -40℃~85℃ | ||
| 事情湿度 | 5%~95% | ||
| 海拔 | 2000m (＞2km需备注特殊应用场景要求) |

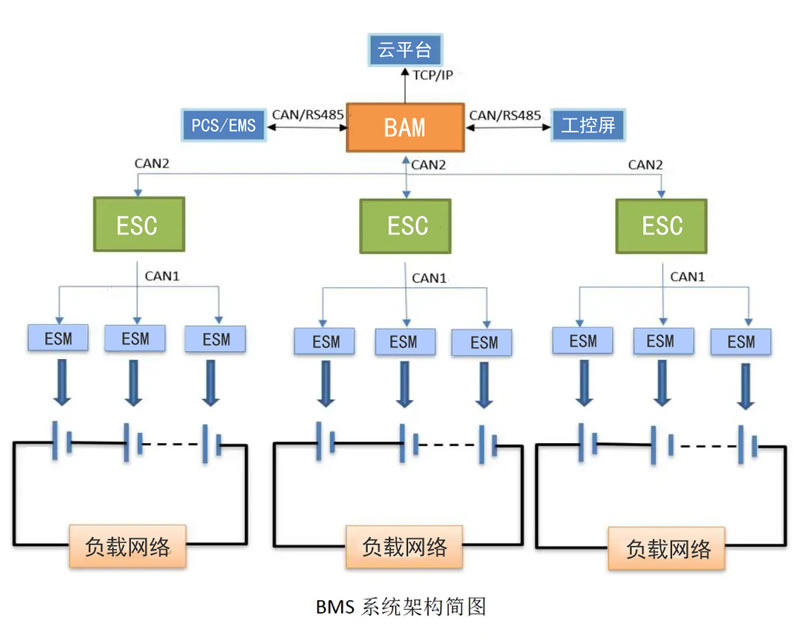

产品结构图
